Q: Kiek kainuoja danga vaikų žaidimų aikštelei?

Kaina priklauso nuo storio, kuris priklauso nuo įrangos kritimo aukščio. Plonesnės 20–30 mm sistemos kainuoja mažiau, 60–100 mm sistemos po aukštais kompleksais — gerokai brangiau, nes storėja medžiagų sluoksnis apačioje. Prie dangos pridedamas pagrindo įrengimas, jei jo nėra.

Q: Kaip nustatomas įrangos kritimo aukštis?

Tai atstumas nuo aukščiausios laisvai pasiekiamos vietos iki dangos paviršiaus. Jį deklaruoja įrangos gamintojas techniniuose duomenyse, o projekte pagal jį nustatomas reikiamas dangos storis.

Q: Kokio pločio turi būti apsauginė zona aplink įrangą?

Kai kritimo aukštis neviršija 1,5 m, zona siekia bent 1,5 m nuo įrangos. Kai aukštis didesnis, zonos plotis = 2/3 × kritimo aukštis + 0,5 m. Sūpynėms zona skaičiuojama atskirai ir supimosi kryptimi būna didesnė.

Q: Ar visoje aikštelėje danga turi būti vienodo storio?

Ne. Storesnė sistema reikalinga tik apsauginėse zonose po aukšta įranga, o takeliai ir ramaus žaidimo zonos gali būti plonesnės. Perėjimai tarp storių formuojami pagrinde, todėl paviršius lieka lygus.

Q: Ar galima dangoje padaryti piešinius ir zonas?

Taip. Danga formuojama vietoje, todėl joje galima suformuoti spalvotas amžiaus grupių zonas, klasių žaidimą, labirintus, skaičius ar raides. Dalį formų įliejame į dangą, kitas darome kaip atskirus elementus.

Q: Kaip prižiūrėti guminę dangą?

Plauti vandeniu 1–2 kartus per metus, šluoti lapus ir šalinti augalus prie kraštų. Žiemą sniegą valyti ne metaliniu kastuvu. Prižiūrima danga tarnauja 10–15 metų.

Liejama guminė EPDM danga, kurios storis parenkamas pagal jūsų įrenginių kritimo aukštį, o apsauginės zonos - pagal LST EN 1176. Įrengiame nuo pagrindo iki paskutinio spalvoto sluoksnio.

Pasitikrinti zonas ir storį → Gauti sąmatą

Vaikų žaidimų aikštelė su liejama gumine EPDM danga

LST EN 1177Kritimo aukščio bandymas

LST EN 1176Apsauginės zonos

HN 131:2023Higienos norma

Viena sutartisPagrindas ir danga

Kodėl Nord Statyba

Guminė danga vaikų aikštelėms - sava komanda

Liejamą guminę dangą įrengiame savo komanda, be tarpininkų. Darome ne tik lygius plotus, bet ir sudėtingesnius sprendimus: kalnelius, apvalias zonas, spalvų perėjimus ir įlietą grafiką. Tokie darbai atliekami rankiniu būdu, todėl rezultatas priklauso nuo komandos įgūdžių — Lietuvoje tai daro vos kelios brigados.

Orientacinis skaičiuoklis

Ką reiškia projekte nurodyti skaičiai

Dangos storį ir apsaugines zonas projekte nustato projektuotojas pagal įrangos gamintojo deklaruotą kritimo aukštį - mes dangą įrengiame pagal tą specifikaciją. Šis skaičiuoklis skirtas suprasti, iš kur tie skaičiai atsiranda, ir susiorientuoti dėl apimties, kai projekto dar nėra. Zonos plotis rodomas pagal LST EN 1176 principą: kai kritimo aukštis viršija 1,5 m, plotis = ⅔ × aukštis + 0,5 m.

Brėžinys principinis · tikslūs matmenys ir storis imami iš projekto techninės specifikacijos

Smėliadėžė ir žemi elementai

Iki 0,6 m aukščio elementai: smėliadėžės kraštai, žemi buomeliai, takeliai tarp zonų.

25mm dangos
sistema

Tipinis kritimo aukštisiki 0,6 m

EPDM dėvimasis sluoksnis10 mm

SBR amortizuojantis sluoksnis15 mm

Apsauginės zonos plotis1,5 m nuo įrangos

Zonos plotas apie vieną elementą~12 m²

Žemoms zonoms dažnai pakanka plonesnės sistemos - sutaupytus pinigus verta skirti storesnei dangai ten, kur įranga aukšta.

Ką padarome

Danga, elementai ir įranga iš vienų rankų

Aikštelėje susieina keli skirtingi darbai: danga, guminiai elementai, žaidimų įranga ir smulkūs objektai aplink. Kai juos derina kelios įmonės, terminai išsitampa, o atsakomybė išsiskaido. Mes uždarome visą šitą dalį vienoje sutartyje.

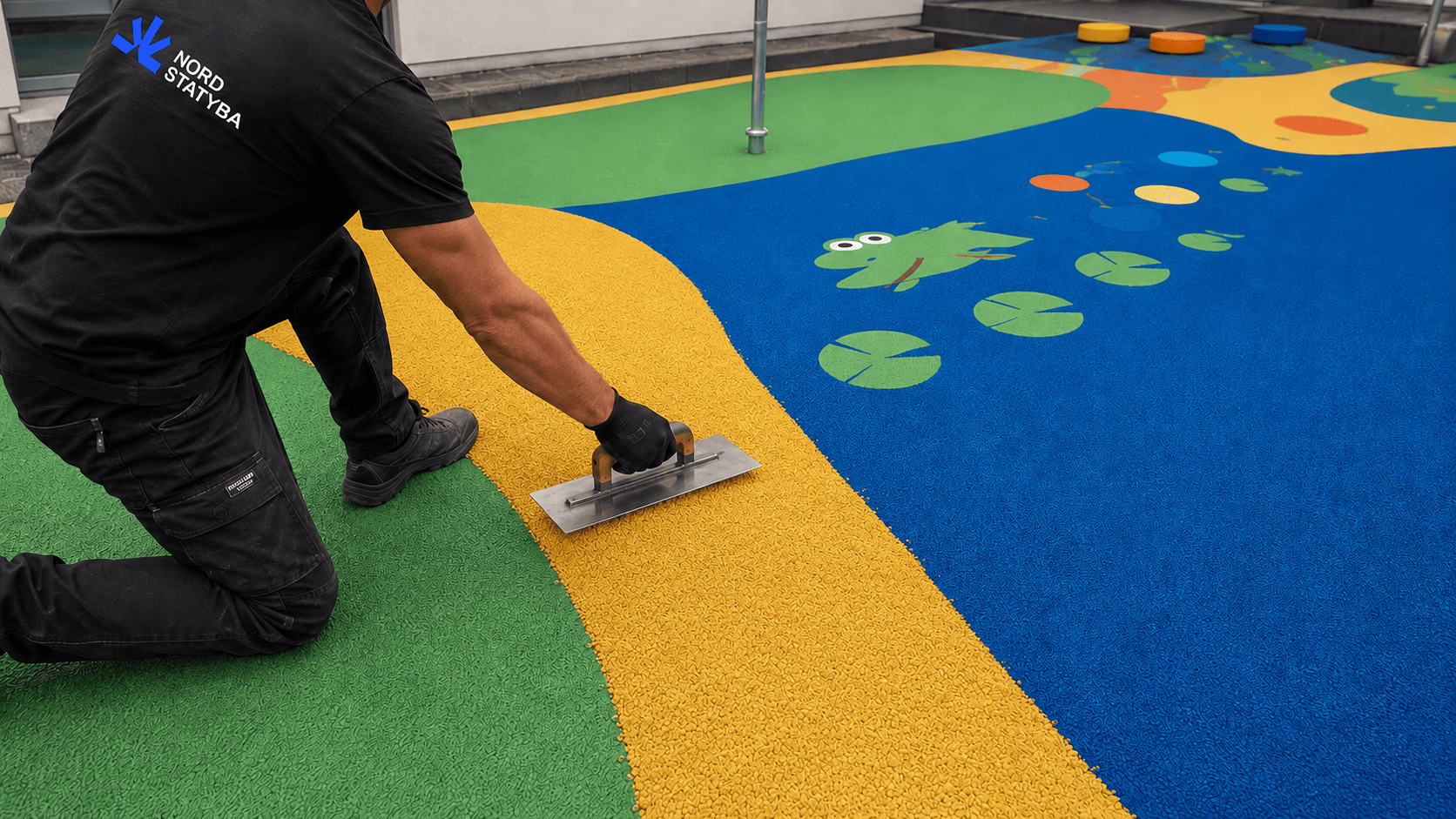

Liejamos guminės EPDM dangos įrengimas vaikų žaidimų aikštelėje

Liejama EPDM ir SBR danga

Amortizuojantis SBR sluoksnis ir spalvotas EPDM viršus liejami vietoje, be siūlių. Storis parenkamas pagal kritimo aukštį, spalvos - pagal suderintą eskizą.

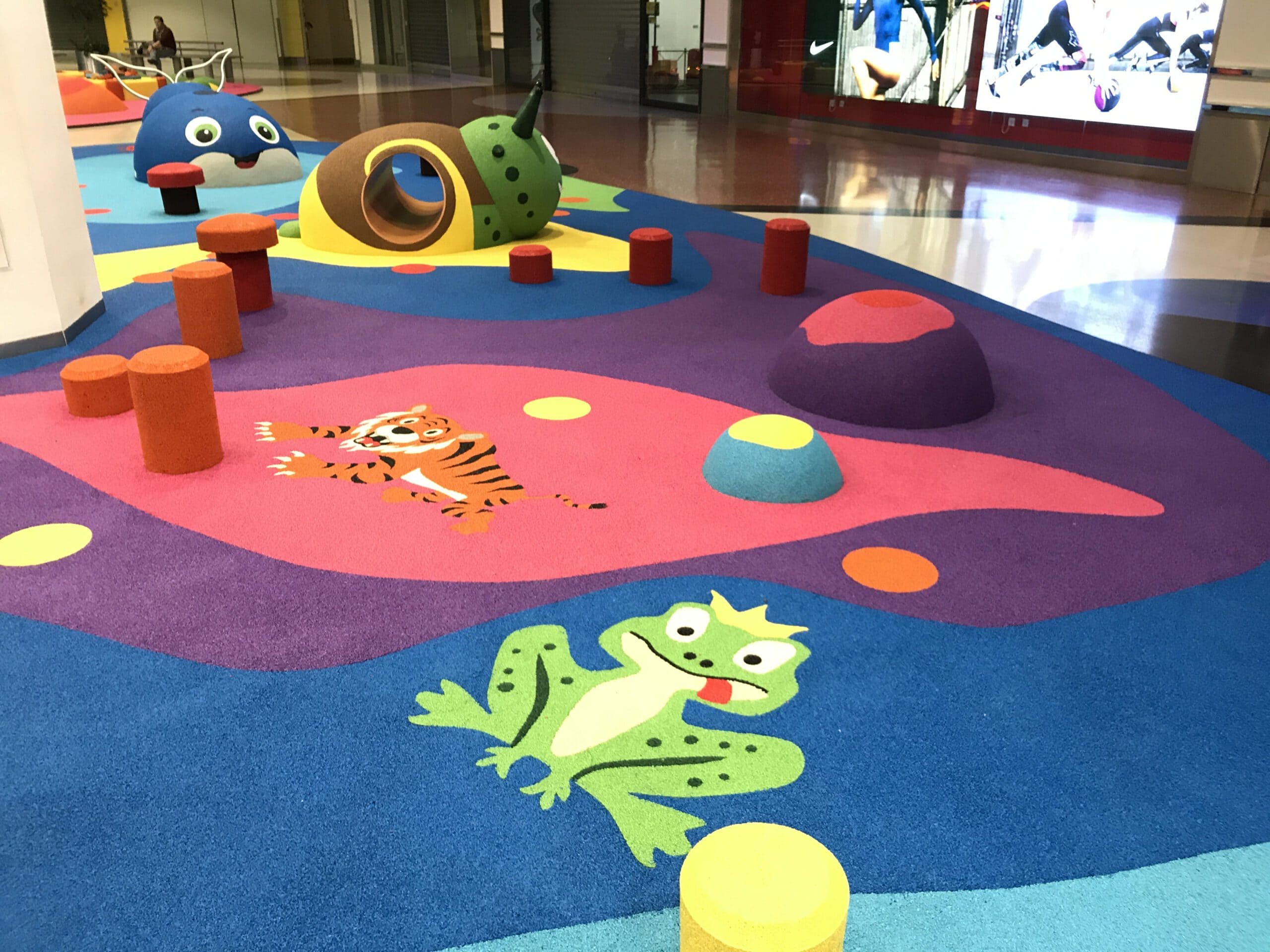

Guminiai EPDM elementai ir borteliai vaikų aikštelėje

Guminiai elementai

Borteliai, kraštų apdaila, kalneliai, kliūtys ir moduliniai EPDM bei SBR gaminiai. Jie leidžia sujungti dangą su reljefu ir gauti erdvę, o ne plokščią kilimą.

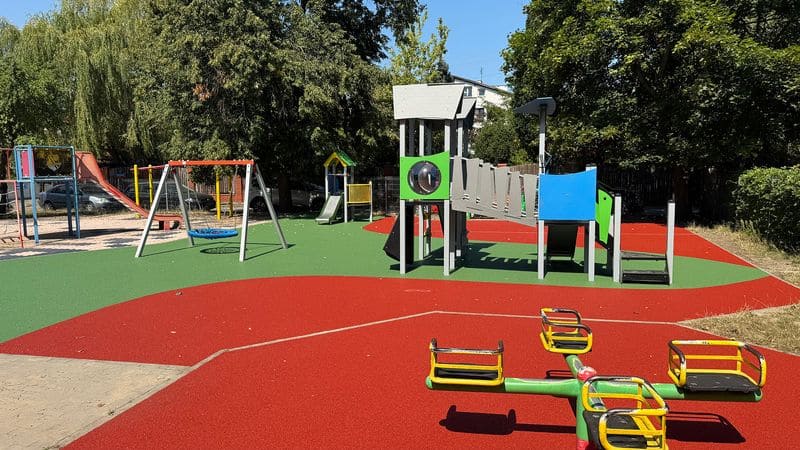

Spalvotos zonos ir piešiniai vaikų žaidimų aikštelės dangoje

--> 03

Zonos, piešiniai ir ženklinimas

Amžiaus grupių zonos, klasių žaidimas, labirintai, skaičiai ar takelių žymėjimas. Sprendimą parenkame pagal aikštelę - dalį formų įliejame į dangą, kitas darome kaip atskirus elementus.

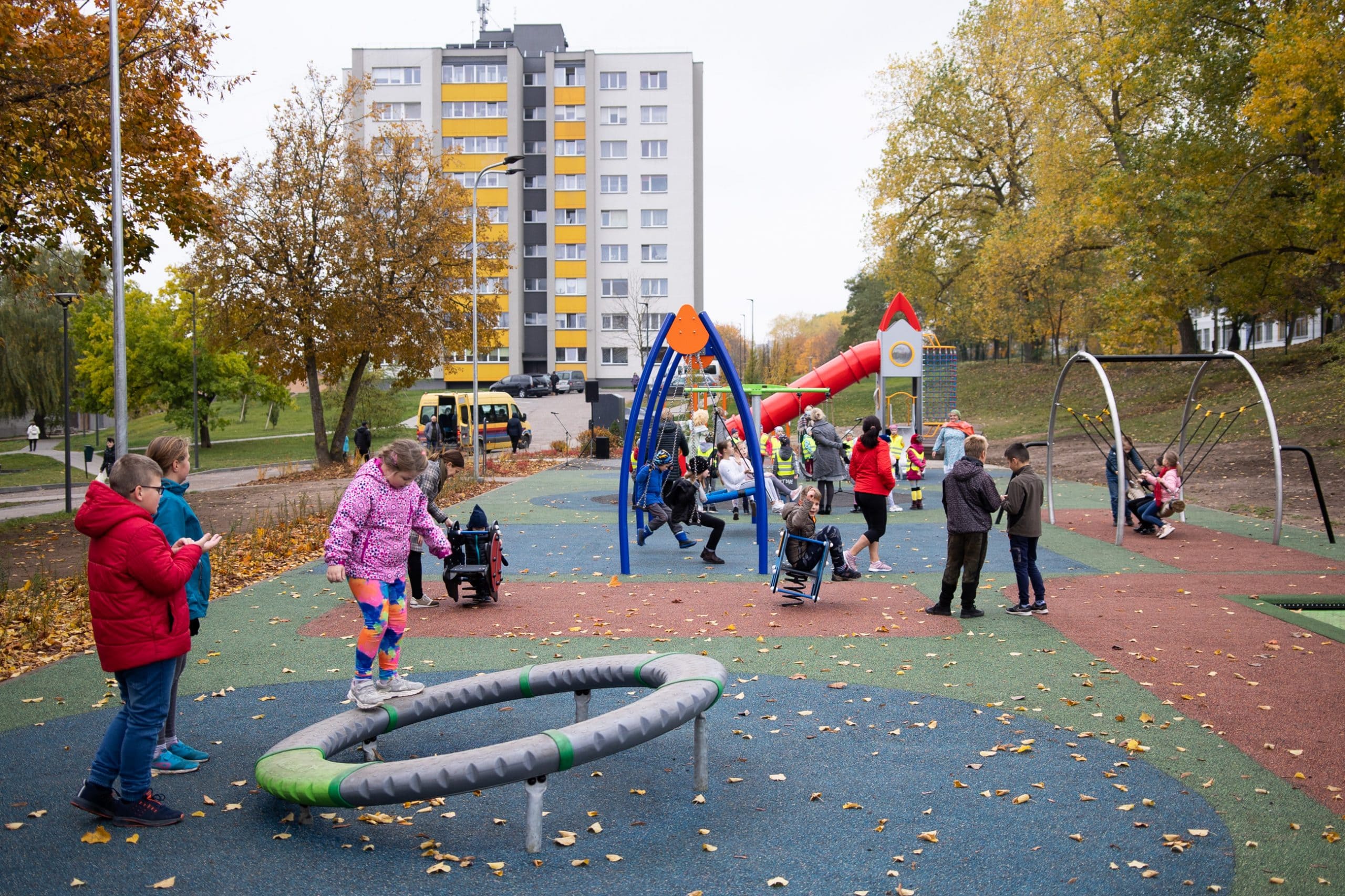

Žaidimų įrangos montavimas

Sūpynės, lipynės, karstyklės ir spyruokliniai žaislai - sumontuojame pagal gamintojo instrukcijas ir pamatus įrengiame taip, kad jie nepatektų į dangos sluoksnį.

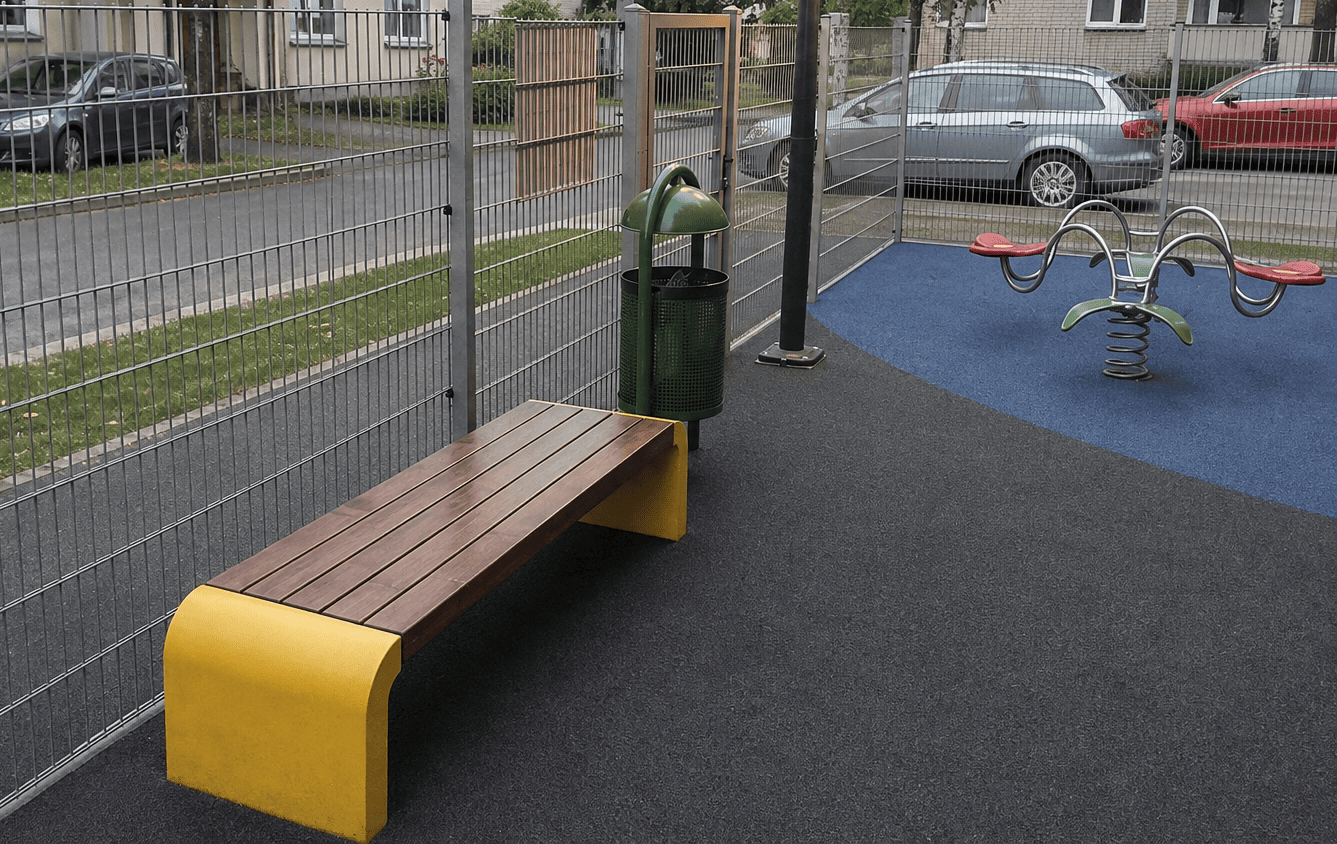

Mažosios architektūros elementai vaikų žaidimų aikštelėje

Mažoji architektūra

Suoliukai, šiukšliadėžės, tvorelės, dviračių stovai, informaciniai stendai ir vartai.

Gauti viso objekto sąmatą →

Storio parinkimas

Kritimo aukštis ir dangos storis

Pagal LST EN 1177 danga turi sumažinti smūgį taip, kad galvos traumos kriterijus (HIC) neviršytų 1000, o didžiausias lėtėjimas - 200 g. Kiekviena sistema tam turi savo bandymų rezultatą. Lentelė yra orientyras: projektuose storis nurodomas pagal konkrečios sistemos bandymų duomenis, ir būtent pagal tą specifikaciją dangą įrengiame.

Kritimo aukštis	Sistemos storis	SBR + EPDM	Tipinė įranga
iki 0,6 m	20–25 mm	10–15 + 10 mm	Smėliadėžės, takeliai, žemi buomeliai
iki 1,0 m	30 mm	20 + 10 mm	Spyruokliniai žaislai, svirtinės sūpynės
iki 1,5 m	40 mm	30 + 10 mm	Čiuožyklos, mažesni kompleksai
iki 2,0 m	60–65 mm	50–55 + 10 mm	Sūpynės, vidutiniai kompleksai
iki 2,5 m	80 mm	70 + 10 mm	Dideli kompleksai, lipimo sienelės
iki 3,0 m	100 mm	90 + 10 mm	Karstyklės, virvių piramidės, aukšti bokštai

Svarbu: EPDM dėvimasis sluoksnis lieka apie 10 mm nepriklausomai nuo aukščio. Storėja tik apatinis SBR sluoksnis - būtent jis sugeria smūgį. Todėl 100 mm sistema kainuoja gerokai brangiau ne dėl spalvos, o dėl medžiagų kiekio apačioje.

Eiga

Kaip vyksta darbai objekte

Nuo pirmojo matavimo iki perdavimo - keturi etapai, kurių terminai fiksuojami sutartyje. Klientui tai reiškia vieną atsakingą už rezultatą, o ne kelis rangovus, kurie verčia kaltę vienas kitam.

Projektas arba užduotis

Dirbame pagal pateiktą projektą ar techninę specifikaciją. Jei projekto dar nėra, apimtį nustatome pagal jūsų nurodytus matmenis ir įrangos gamintojo duomenis. Sąmatą su fiksuota kaina pateikiame per 24 val.

Pagrindo paruošimas

Pagrindas paruošiamas pagal dangos reikalavimus: stabilumas, nuolydis vandeniui ir drenažas. Šiuos darbus suorganizuojame ir prižiūrime kaip tos pačios sutarties dalį, kad terminai nesusikirstų.

Dangos liejimas

Pirmiausia SBR amortizuojantis sluoksnis, po jo spalvotas EPDM su zonomis ir piešiniais. Dirbama sausu oru, kai temperatūra aukštesnė nei +5 °C.

Perdavimas

Perduodame objektą su medžiagų techniniais duomenimis ir priežiūros rekomendacijomis. Pėsčiųjų eismas — po 24 val., pilnas naudojimas — po 48–72 val.

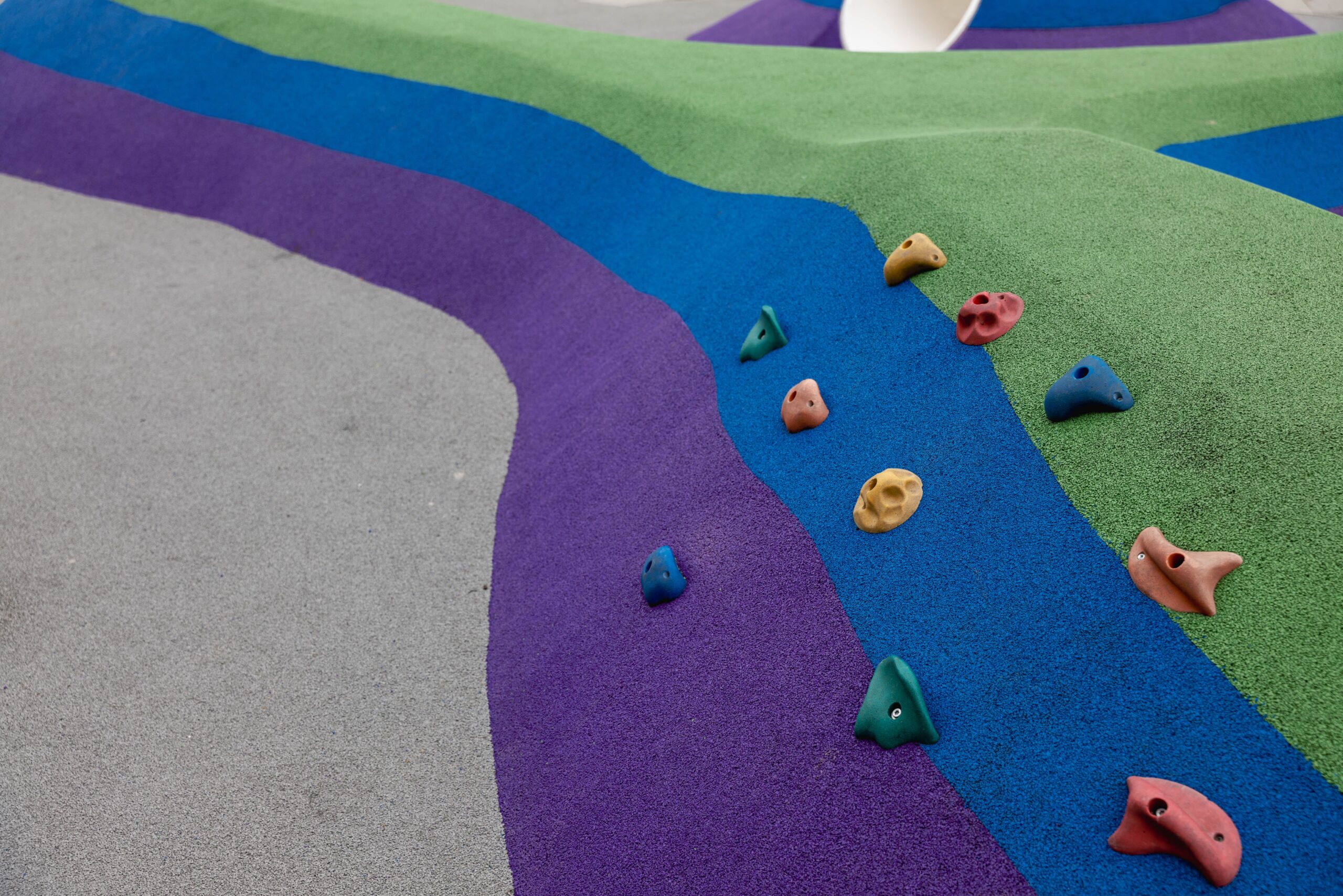

Liejamos guminės dangos įrengimas vaikų žaidimų aikštelėje

Kodėl liejama, o ne plytelės

Guminės plytelės sumontuojamos greičiau, bet jos turi siūles. Po kelerių metų intensyvaus naudojimo kraštai pradeda kilnotis, tarpuose auga žolė, o vaikai už jų kliūva. Liejama danga siūlių neturi visai - paviršius vientisas nuo bortelio iki bortelio.

Antras skirtumas - formos. Plytelė yra kvadratas, todėl apvalios zonos, banguoti takeliai ar įlieti piešiniai su ja tiesiog neįmanomi. Liejant dangą forma ribojama tik eskizu.

Reikalavimai ir dokumentai

Ko klausia patikrinimai ir viešųjų pirkimų komisijos

Vaikų aikštelėms taikomi trys skirtingi dokumentai, ir jie dažnai painiojami. Trumpai - kuris ką reglamentuoja.

Danga

LST EN 1177

Nustato smūgį slopinančių dangų bandymo metodą ir kritimo aukščio (HIC) nustatymą. Būtent pagal šį standartą tvirtinama, kokį kritimo aukštį atitinka konkreti sistema ir jos storis.

Įranga

LST EN 1176

Reglamentuoja žaidimų įrangą ir jos aplinką: laisvo kritimo aukštį, apsaugines bei laisvąsias zonas. Dažna klaida - šiuo standartu remtis kalbant apie dangą.

Lietuva

HN 131:2023

Nuo 2023 m. lapkričio 1 d. galiojanti higienos normos redakcija, nustatanti bendruosius vaikų žaidimų aikštelių ir patalpų sveikatos saugos, naudojimo bei priežiūros reikalavimus.

Gauti sąmatą su specifikacija → Medžiagos ir dokumentai

DUK

Klausimai apie vaikų aikštelių dangą

Kiek kainuoja danga vaikų žaidimų aikštelei?

Kaina priklauso nuo storio, kuris savo ruožtu priklauso nuo įrangos aukščio. Plonesnės 20–30 mm sistemos kainuoja mažiau, o 60–100 mm sistemos po aukštais kompleksais - gerokai brangiau, nes storėja medžiagų sluoksnis apačioje. Prie dangos pridedamas pagrindo įrengimas, jei jo nėra. Konkrečius intervalus rasite kainų puslapyje, o tikslią kainą pateikiame gavę projektą arba objekto duomenis.

Kaip nustatomas įrangos kritimo aukštis?

Tai atstumas nuo aukščiausios laisvai pasiekiamos vietos - sūpynių sėdynės, lipynės platformos, laipiojimo sienelės viršaus - iki dangos paviršiaus. Jį deklaruoja įrangos gamintojas techniniuose duomenyse, o projekte pagal jį nustatomas reikiamas dangos storis. Neturint įrangos dokumentų, aukštį reikia išsiaiškinti pas įrangos tiekėją - nuo jo priklauso visa sistemos specifikacija.

Kokio pločio turi būti apsauginė zona aplink įrangą?

Kai kritimo aukštis neviršija 1,5 m, zona nuo įrangos siekia bent 1,5 m. Kai aukštis didesnis, taikoma formulė: zonos plotis = ⅔ × kritimo aukštis + 0,5 m. Sūpynėms zona skaičiuojama atskirai ir supimosi kryptimi būna pastebimai didesnė. Tikslūs matmenys visada tikrinami pagal įrangos gamintojo dokumentus.

Ar visoje aikštelėje danga turi būti vienodo storio?

Ne, ir tai dažniausias būdas sutaupyti. Storesnė sistema reikalinga tik apsauginėse zonose po aukšta įranga, o takeliai, smėliadėžės aplinka ir ramaus žaidimo zonos gali būti plonesnės. Perėjimai tarp skirtingų storių formuojami pagrinde, todėl paviršius lieka lygus.

Ar danga tinka darželiui pagal higienos reikalavimus?

Taip. Ugdymo įstaigoms taikoma HN 131:2023 higienos norma, o dangos smūgio slopinimas pagrindžiamas LST EN 1177 bandymų duomenimis. Perduodami objektą pateikiame medžiagų techninius duomenis ir atitikties dokumentus, kurių reikia tiek patikrinimams, tiek viešųjų pirkimų procedūroms.

Ar galima dangoje padaryti piešinius ir zonas?

Taip. Kadangi danga formuojama vietoje, joje galima suformuoti spalvotas amžiaus grupių zonas, klasių žaidimą, labirintus, skaičius ar raides. Dalį formų įliejame į dangą, kitas darome kaip atskirus elementus - sprendimas priklauso nuo formos sudėtingumo ir dydžio. Eskizą ir spalvas suderiname prieš pradedant darbus, nes vėliau keisti brangu.

Ar galima naują dangą lieti ant senos?

Priklauso nuo to, kas sugedo. Jei sena danga tvirtai sukibusi su pagrindu ir paviršius lygus, dažnai galima užlieti naują sluoksnį - tai pigiau nei ardyti. Jei danga banguoja, sėda arba po lietaus kaupiasi balos, problema yra pagrinde ir ji pasikartos, todėl tokiu atveju rekomenduojame pagrindą atnaujinti.

Ar dirbate pagal projektą, ar patys parenkate sistemą?

Dangos storį ir sistemos specifikaciją nustato projektuotojas pagal įrangos kritimo aukštį - tai jo kompetencija, ne rangovo. Mes įrengiame dangą pagal projektą arba techninę specifikaciją ir atsakome už tai, kad sluoksniai būtų sudėti pagal medžiagų gamintojo technologiją. Jei projekto dar nėra, galime pateikti orientacinę sąmatą pagal jūsų nurodytus matmenis ir įrangos duomenis.

Kaip prižiūrėti guminę dangą?

Pakanka plauti vandeniu 1–2 kartus per metus, šluoti lapus ir laiku šalinti augalus prie kraštų - būtent jie ilgainiui atveria dangą. Žiemą sniegą galima valyti, tik ne metaliniu kastuvu. Reguliariai prižiūrima danga tarnauja 10–15 metų.
